ТЕРМОПАРНІ СПЛАВИ

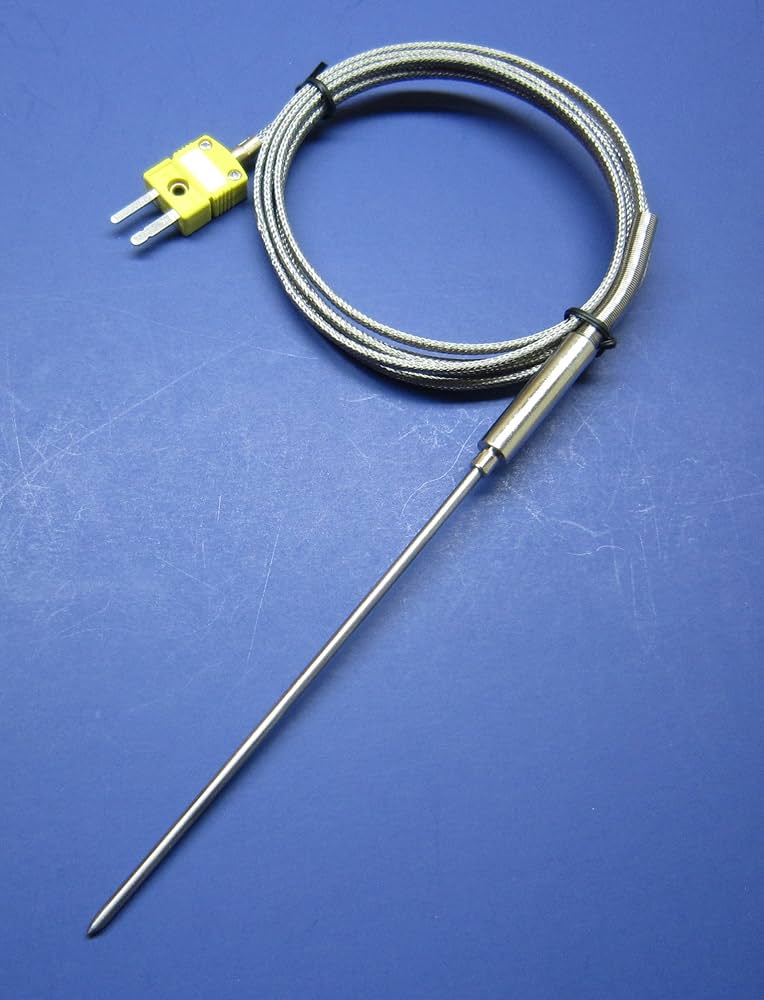

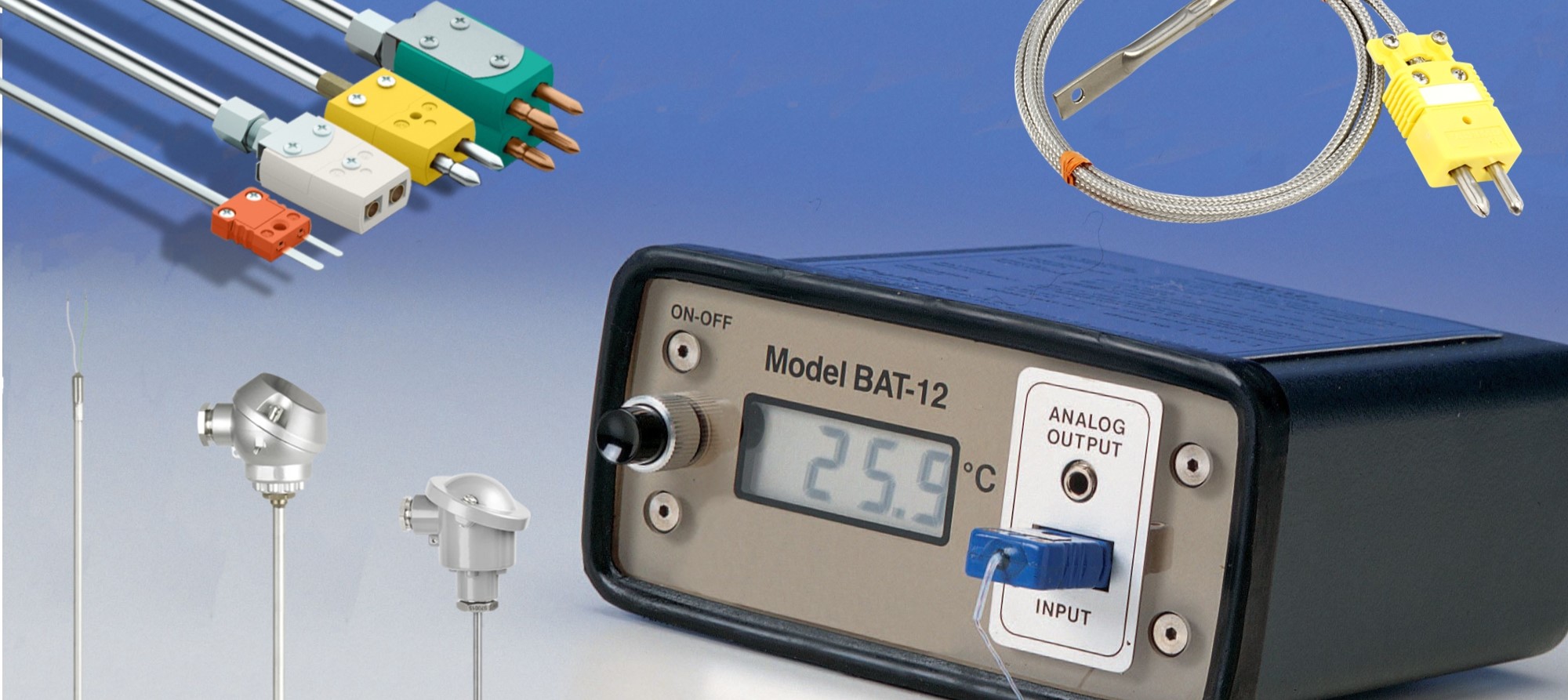

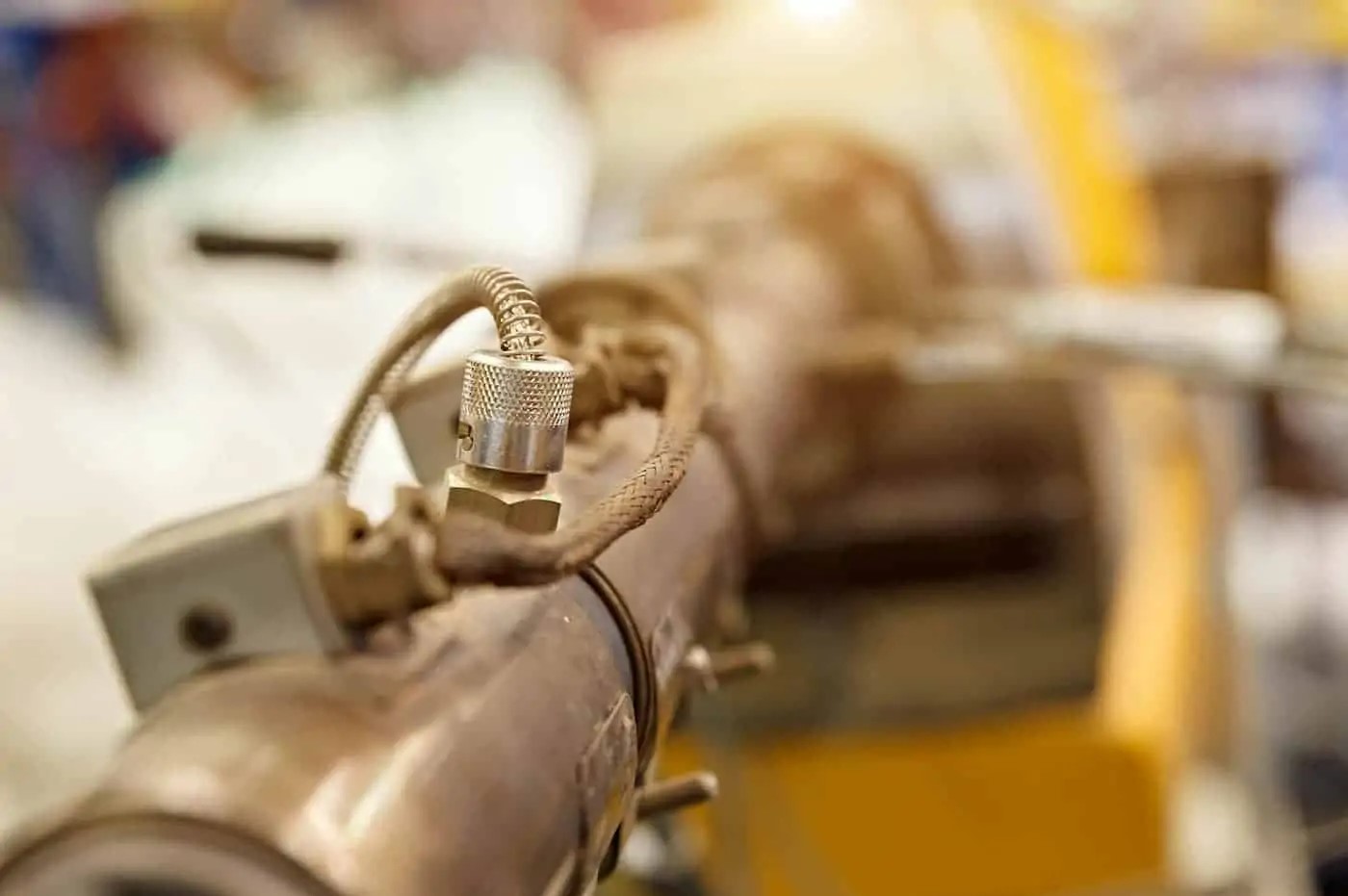

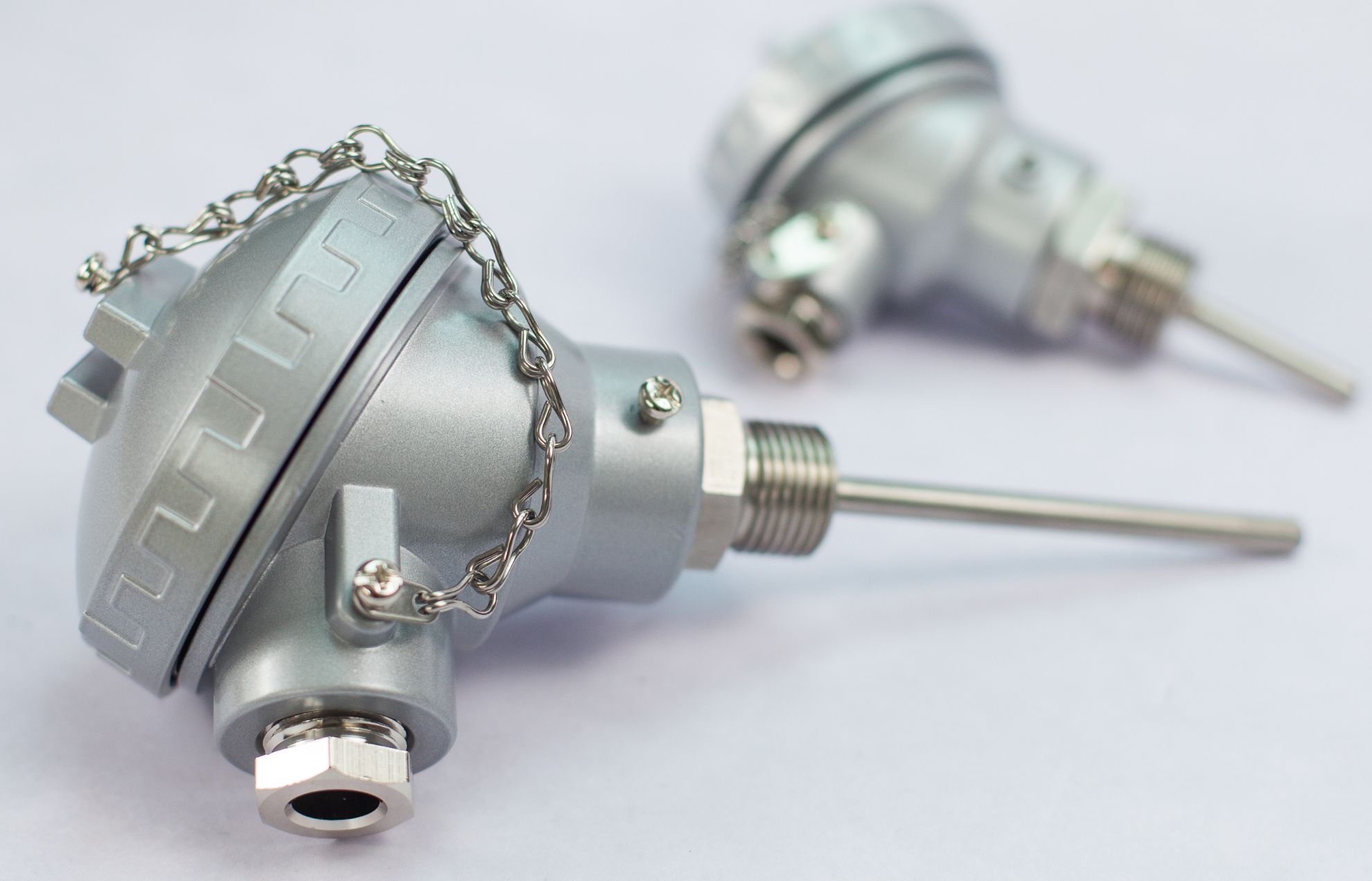

Термопара – це найбільш зручний спосіб для вимірювання температури. Термопара працює в якості датчика температури: різниця температур на кожному кінці ланцюга, утвореної двома різного виду металевими провідниками з’єднаними разом, виробляють напругу. Отримана ЕРС буде пропорційна різниці температур між кінцями ланцюга. У якості металевих провідників, як правило, виступає термоелектродний дріт наступних марок: NiCr, NiCrSi, NiSi/NiAl, CuNi, Fe, Cu, Pt, Rh.

Відповідно за типом провідника термопари поділяють на:

NiCr-NiSi (Тип К);

Fe-CuNi44 (Тип J);

NiCrSi-NiSi (Тип N);

NiCr-CuNi44 (Тип E);

Cu-CuNi44 (Тип Т);

Pt10%Rh-Pt (Тип S);

Pt13%Rh-Pt (Тип R);

та інші.

Типи термопар можуть бути створені з численними комбінаціями сплавів, найбільш часто використовуваними є типи К, J, N, E і T.

Тип К – складається з двох сплавів з великим вмістом нікелю, що дозволяє використання цього виду термопар як в окислювальних, так і у відновних середовищах при температурах до 1200 °C (ASTM E230: 1260 °C) з найбільшим розміром дроту.

Тип J – термопари, що придатні для використання у вакуумі, в окислювальних і відновних середовищах або середовищах з інертним газом. Вони використовуються для вимірювання температури до 750 °C (ASTM E230: 760 °C) з найбільшим розміром дроту.

Тип N – придатні для використання в окислювальних середовищах, в атмосферах інертного газу або сухого відновлення за температур до 1200 °C (ASTM E230: 1260 °C). Повинні мати додатковий захист в умовах сірчаного середовища. Вони дуже точні при високих температурах.

Тип Е – придатні для використання в атмосфері інертного газу та у окислювальних середовищах за температур до 900 °C (ASTM E230: 870 °C) з найбільшим розміром дроту. Цей вид термопари, з усіх широко використовуваних термопар, може розвивати найвищу напругу джерела (ЕРС) на °C.

Тип T – підходять для температур нижче 0 °C з верхньою межею температури 350 °C (ASTM E230: 370 °C) і можуть використовуватися в окислювальних та відновних середовищах, або в атмосферах інертного газу. Вони не піддаються корозії у вологих середовищах.

Вибір типу термопари залежить перш за все від температурного режиму, робочого середовища та фізичних властивостей компонентів.

ВИРОБНИЧА ПРОГРАМА

Термопарні сплави

1. ТИПИ СПЛАВІВ

Тип термопари / Сплав				Температура, °C	Tеплопровідність, Вт/мК	Щільність, г/см³	Опір, ῼ мм²/м	Специфікація
Tип K	KP	NiCr	+	-40 / +1200	19.20	8.72	0.68	KP
Tип K	KN	NiSi	-	-40 / +1200	29.70	8.60	0.33	KN
Tип J	JP	Fe	+	-40 / +750	66.20	7.86	0.13	JP
Tип J	JN	CuNi44	-	-40 / +750	21.40	8.90	0.49	JN
Tип N	NP	NiCrSi	+	-40 / +1200	13.00	8.53	1.00	NP
Tип N	NN	NiSi	-	-40 / +1200	29.70	8.60	0.33	NN
Tип E	EP	NiCr	+	-40 / +900	19.20	8.72	0.68	EP
Tип E	EN	CuNi44	-	-40 / +900	21.40	8.90	0.49	EN
Tип T	TP	Cu	+	-200 / +350	388.00	8.92	0.02	TP
Tип T	TN	CuNi44	-	-200 / +350	21.40	8.90	0.49	TN

Примітка: Специфікації IS, IEC, DIN, BS, NF, UNI, ENI, JIS, ENEL, або ГОСТ доступні за запитом. Будь-ласка зв'яжіться з нами для подальшої консультації.

2. ФОРМИ ТА РОЗМІРИ

Форма	Діаметр, мм	Товщина, мм	Ширина, мм	Пакування	Поверхня
Дріт	0.05-1.20	-	-	Катушка	Тягнутий, полірований
Дріт	1.30-8.00	-	-	Бухта	Тягнутий, травлений
Стрічка	-	0.05-0.50	0.10-6.00	Катушка	Катана, полірована
*Примітка: Інші розміри та специфікації доступні за запитом.
